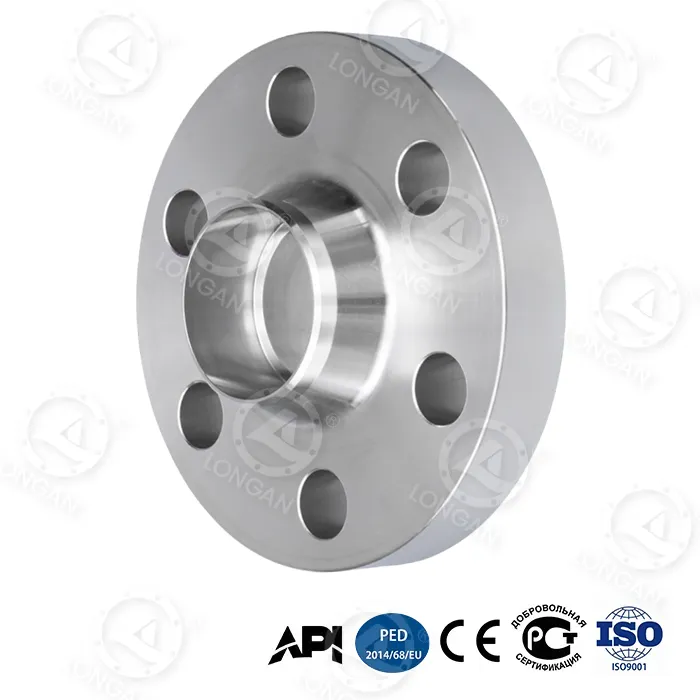

304 Príruba na zváranie na tupo

Technické špecifikácie

1. Certifikácia materiálu (ASTM A182 F304)

Štandardná hodnota prvku Testovací prípad funkcie

Ni 8,0~11,0% Austenit Stabilita 9,2%

C ≤ 0,08 % - 0,05 %

Cr 18,0~20,0% Ochrana proti oxidácii a korózii 18,8% (spektrometer)

2. Tlak-Teplota

Teplotná trieda (°C) 150 (bar) Trieda 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechanické vlastnosti

Parameter 304 Hodnota príruby Štandardná základňa

Tolerancia vnútorného priemeru (NPS 12") ±0,25 mm ASME B16,5 Table5

Pevnosť v ťahu 515 MPa ASTM A182

Medza klzu 205 MPa ASTM A182

Odchýlka stredového kruhu otvoru pre skrutku ±0,8 mm MSS SP-44

Použiteľné scenáre

Odporúčané scenáre Tolerovateľné médiá Zakázané scenáre Alternatívne riešenia

Nízkotlakový stlačený vzduch Suchý vzduch (rosný bod <-40°C) Vlhký vzduch obsahujúci síru Poniklovaná uhlíková oceľ

Potravinárske zariadenia Mliečne výrobky, šťavy (pH>4,5) Dezinfekčné prostriedky s obsahom chlóru 316L príruba

Mestský vodovod Sladká voda, pitná voda Morská voda/voda s vysokým obsahom chlóru (>50 ppm Cl⁻) 316 príruba

HVAC Horúca voda (<80°C), para Kyselina chlorovodíková/kyselina sírová (pH<4) Zliatina Hastelloy

Prečo si vybrať prírubu na zváranie na tupo 304?

1. Nižšie náklady

Materiál Jednotková cena (benchmark) Životnosť Komplexné náklady (10 rokov)

316 príruba 2,3x 15 rokov + 1,2x

304 Príruba na zváranie na tupo 1,6x 10 rokov + 1,0x

Príruba z uhlíkovej ocele 1,0x 2 roky (únik hrdze) 2,8x

2. Výhody konštrukčného riešenia

Presnosť tesniaceho povrchu: RF drsnosť povrchu zváracej príruby z nehrdzavejúcej ocele 304 je 125-250μin Ra, čo zaisťuje spoľahlivosť tesnenia.

Prechod zúženého krku: Znížte faktor koncentrácie napätia o 40 % a predĺžte životnosť zvaru.

3. Základná odolnosť proti korózii

Test soľným postrekom: Žiadna červená hrdza po dobu 500 hodín

Chrómniklová ochranná vrstva: Obsah Cr ≥ 18 % tvorí pasivačný film, ktorý odoláva korózii z vody, pary a slabej kyseliny (pH > 4,5).

Popis obmedzenia: Nie je vhodné pre prostredia obsahujúce chloridové ióny > 50 ppm (ako je morská voda) a 316 je v súčasnosti potrebné aktualizovať.

FAQ

Q1: Aký je rozdiel v nákladoch s prírubou 316?

Odpoveď: Cena 304 Neck Butt Welding Flange je pri rovnakých špecifikáciách o 30 ~ 35% nižšia (v dôsledku rozdielu v obsahu niklu a molybdénu). Ak médium neobsahuje chloridové ióny/kyseliny, je ekonomickejšie zvoliť 304.

Q2: Môže byť 304 použitý pre vonkajšie potrubia?

Odpoveď: Pri nízkej vlhkosti (<60%) RH) Môže byť dlhodobo používaný v prostredí bez soli; v pobrežných/priemyselných oblastiach sa vyžaduje antikorózny náter, inak môže do 2-3 rokov dôjsť k jamkovej korózii.
