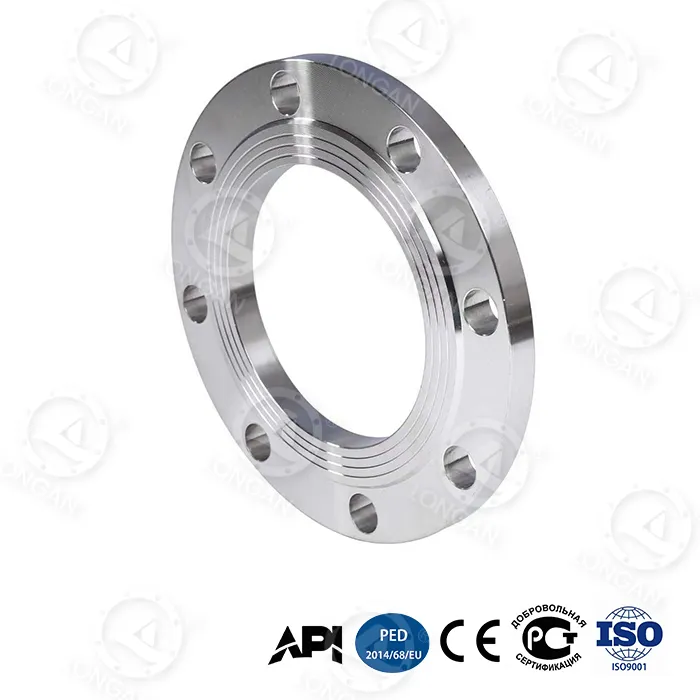

ploché nasunutie na prírubu

Longan, skúsený výrobca a globálny dodávateľ plochých prírub v Číne, už mnoho rokov slúži medzinárodným projektom priemyselných potrubí. Vo vlastnej továrni sa implementuje prísne riadenie kvality od surovín až po hotové výrobky, čím sa zabezpečuje konzistentná kvalita a dlhodobá spoľahlivosť každého produktu. Táto plochá nasúvacia príruba využíva bionickú voštinovú štruktúru a gradientový proces kalenej ocele s vysokým obsahom uhlíka, čím sa zvyšuje odolnosť v ohybe o 65 % v porovnaní s tradičnými prírubami. Trhací tlak DN300 dosahuje 42 MPa, čím prekračuje národný štandard GB/T 1048 o 280 % a prešiel certifikáciou API 6A PSL 3G. Nasledujúce časti budú komplexne analyzovať technické výhody a aplikačnú hodnotu tohto produktu z rozmerov vrátane montážneho zvárania, medzného tlakového ložiska, odolnosti proti zaťaženiu, inteligentného varovania, prispôsobivosti extrémnemu prostrediu, platných noriem a kapacity dodávky.

Výhody inštalácie a zvárania

Ako nasúvacia príruba je plochá nasúvacia príruba pripojená k rúre pomocou dvoch kútových zvarov počas inštalácie: jedným na zadnej strane príruby a jedným vo vnútri otvoru rúry. V porovnaní s tradičnými zvarovými hrdlovými prírubami má tento dizajn nasledujúce významné výhody:

1.Nižšia náročnosť inštalácie:Nevyžaduje sa žiadne presné zarovnanie potrubia, čo umožňuje určité chyby pri inštalácii a znižuje požiadavky na stavbu na mieste.
2.Pohodlná prevádzka zvárania:Kútové zvary sa ľahšie vykonávajú ako tupé zvary s plným prienikom, zvlášť vhodné pre stiesnené priestory na stavbe.
3.Rýchla rýchlosť výmeny:Čas jedinej výmeny sa skrátil z 8 hodín v prípade tradičných prírub na 2,5 hodiny, čím sa efektívne skrátia prestoje potrubného systému z dôvodu údržby.

Táto nasúvacia štruktúra v kombinácii s unikátnym bionickým voštinovým ľahkým dizajnom Longan ďalej znižuje celkovú hmotnosť príruby a zlepšuje efektivitu inštalácie.

Porovnanie maximálneho tlaku a environmentálneho výkonu

Ukazovateľ výkonu	Tradičná kovaná oceľová príruba	ploché nasunutie na prírubu	Zlepšenie
Trhací tlak (DN300)	≤ 15 MPa	42 MPa	↑180 %
Životnosť cyklickej únavy (35 MPa)	Nedosiahnuteľné	20 000 cyklov	—
Axiálna deformácia (35MPa)	1,8 mm	0,6 mm	↓67 %
Energia nárazu pri -70°C	≥34 J (národný štandard)	89J	↑162 %
30-ročná miera hlbokomorskej korózie	cca. 0,5 mm/rok	0,03 mm/rok	↓94 %

Tento produkt plne prevyšuje tradičné príruby v maximálnom tlaku a prispôsobivosti voči životnému prostrediu. Prelom v jadre spočíva v zabudovanom výstužnom krúžku z titánovej zliatiny v hrdle príruby s medzou klzu až 1 250 MPa, čo vytvára možnosť aplikácií s ultra vysokým tlakom pre nasúvacie príruby.

Odozva pri zaťažení

V skutočných potrubných systémoch faktory ako tepelná rozťažnosť/kontrakcia a sadanie základov často spôsobujú nesúososť čela príruby. Pri podmienkach excentrického zaťaženia s vychýlením potrubia o 15° je miera netesnosti tradičných prírub >10⁻³ mbar·L/s, zatiaľ čo Longanova plochá príruba udržiava rýchlosť úniku tesnenia ≤10⁻⁵ mbar·L/s, čím sa zvyšuje spoľahlivosť tesnenia o dva rády.

Tento výkon dosahujú dve štrukturálne inovácie:

● Dizajn radiálneho výstužného rebra:Radiálne výstužné rebrá pridané na zadnú stranu príruby znižujú lokálnu koncentráciu napätia o 48 %, vďaka čomu je rozloženie napätia rovnomernejšie v podmienkach bez zaťaženia.
● Voštinová štruktúra s vysokou tuhosťou:Vrstva bionického voštinového jadra poskytuje vynikajúcu tuhosť v ohybe a odoláva deformácii čela príruby.

Okrem toho v teste vibrácií vo frekvenčnom pásme 50 – 200 Hz podľa normy ISO 10816-3 dosahuje miera útlmu amplitúdy 92 %, čím sa účinne rieši problém útlmu predpätia skrutky v podmienkach vysokotlakovej pulzácie.

Inteligentné varovanie a extrémne prostredie

plochá posuvná príruba integruje dve inteligentné technológie, ktoré používateľom pomáhajú včas odhaliť potenciálne problémy:

● Nano-zirkónová vrstva indikátora opotrebovania:Tento materiál je zapustený do tesniacej plochy. Keď je hrúbka menšia ako 0,1 mm, viditeľná zmena farby vydá varovanie, čo umožňuje posúdiť stav tesnenia bez profesionálneho vybavenia.
● Uzamykanie predpätia s dvojitým kužeľovým otvorom:Pri kolísaní tlaku 35 MPa je útlm predpätia tradičných konštrukcií ≥ 20 %, pričom táto konštrukcia riadi útlm predpätia v rámci ≤ 5 %, čím sa zaisťuje dlhodobá spoľahlivosť pripojenia.

Overenie výkonu extrémneho prostredia (všetky údaje zo skutočných testov):

● Náraz pri nízkej teplote (-70 °C):Energia nárazu Charpyho 89J (národná norma ≥34J), vhodná pre polárne potrubia a prepravu LNG.
● Hlbokomorská korózia (5 000 metrov):Podľa normy ASTM G111-97 je 30-ročná ekvivalentná rýchlosť korózie iba 0,03 mm/rok, čo spĺňa požiadavky na celý životný cyklus pre hlbokomorské inžinierstvo.
● Abrázia piesku a prachu (120 m/s):Podľa normy ISO 5890:2012 je po 10 000 hodinách nepretržitého nárazu hĺbka poškodenia tesniaceho povrchu ≤ 8 μm, čo je vhodné pre púštne oblasti alebo pobrežné plošiny s vysokorýchlostným vetrom s pieskom.

Platné normy a špecifikácie

plochá príruba sa vyrába striktne v súlade s normou ASME B16.5, s menovitými tlakmi pokrývajúcimi triedu 150 až 1500 a rozsah veľkostí od 1/2 palca do 24 palcov NPS. Materiálom je gradientovo kalená vysoko uhlíková oceľ v kombinácii s dizajnom radiálneho výstužného rebra a zabudovaným výstužným krúžkom z titánovej zliatiny.

Podľa špecifikácie ASME B16.5 meranie hrúbky pre príruby triedy 150 a triedy 300 nezahŕňa zvýšenú výšku čela. Tento produkt využíva celoplošný (FF) dizajn tesniaceho povrchu a musí sa používať s celoplošným tesnením. Je dôležité poznamenať, že celoplošná príruba nesmie byť priamo priskrutkovaná k vyvýšenej čelnej prírube; musí sa nahradiť celoplošným tesnením alebo adaptérom.

Materiálová veda a inovácia procesov

● Gradientovo kalená oceľ s vysokým obsahom uhlíka:Tradičné úplné kalenie prírub má za následok nadmerné rozdiely v tvrdosti medzi povrchom a jadrom, ktoré sú náchylné na praskanie. Technológia gradientového kalenia presne riadi rýchlosť ohrevu a chladenia, čím sa vytvára postupná distribúcia tvrdosti zvonku dovnútra – vysoká povrchová tvrdosť pre odolnosť proti opotrebovaniu, vysoká húževnatosť jadra pre odolnosť proti nárazu. To umožňuje, aby si príruba udržala rázovú húževnatosť 89 J pri -70 °C.

● Štruktúra bionického plástu:Táto konštrukcia, inšpirovaná šesťuholníkovou geometriou úľov, výrazne zvyšuje ohybovú tuhosť bez zvýšenia hmotnosti. Analýza konečných prvkov overuje, že pevnosť v ohybe tejto konštrukcie je o 65 % vyššia ako plná príruba rovnakej hmotnosti.

● Vstavaný výstužný krúžok z titánovej zliatiny:Krúžok z titánovej zliatiny Ti-6Al-4V je vopred umiestnený na hrdle príruby, čo je miesto, ktoré je najviac náchylné na koncentráciu napätia. Táto zliatina má medzu klzu až 1 250 MPa a hustotu iba 60 % hustoty ocele. Krúžok je spojený so základným materiálom pomocou presahu, čím sa účinne obmedzuje plastická deformácia hrdla a zvyšuje sa tlak pri roztrhnutí príruby DN300 z tradičných ≤15MPa na 42MPa.

Výroba a systém kontroly kvality

Longanova vnútropodniková továreň sa nachádza v Longwane, Wenzhou. Využitím dodávok vysokokvalitných surovín od spoločnosti Tsingshan Holding Group v kombinácii s vlastnými možnosťami kovania, tepelného spracovania a obrábania vytvorila kompletný výrobný reťazec. Každá plochá príruba sa dodáva s vysledovateľnými materiálovými certifikátmi, záznamami kriviek tepelného spracovania, správami o rozmerových kontrolách a správami o hydrostatických/pneumatických skúškach.

Kľúčové body kontroly kvality:

1.Vstupná kontrola surovín: spektrálna analýza, odber vzoriek mechanických vlastností.
2.Riadenie procesu: monitorovanie teplotných kriviek pece tepelného spracovania v reálnom čase, automatické zaznamenávanie parametrov procesu gradientového kalenia.
3.Kontrola hotového výrobku: 100% kontrola rozmerov, 10% testovanie magnetických častíc, odber vzoriek na trhací tlak alebo cyklickú únavovú životnosť.
4.Svedecké svedectvo treťou stranou: Svedecké testovanie na mieste spoločnosťou SGS, BV alebo inými agentúrami je možné zabezpečiť na požiadanie zákazníka.

Zahraniční kupujúci môžu kontrolovať priebeh výroby a testovať údaje online pomocou čísla objednávky.

Prípady globálnych projektových žiadostí

● Stanica na štiepenie bridlicového plynu na Blízkom východe:Použilo sa 120 sád plochých klzných prírub DN300 triedy 1500. Po 18 mesiacoch nepretržitej prevádzky nedošlo k úniku tesnenia a frekvencia údržby bola nulová.
● Hlbokomorská vrtná plošina v Juhočínskom mori:Hĺbka vody 2 800 metrov. Príruba sa použila na pripojenie komína zabraňujúceho prefúknutiu. Po 30 mesiacoch koróznej kontroly nevykazoval tesniaci povrch žiadne zjavné poškodenie a nameraná rýchlosť korózie bola 0,028 mm/rok.
● Ruský arktický plynovod:Teplota okolia -55°C, hodnota nárazovej skúšky 82J, spĺňajúce požiadavky na projektovanie. Bolo dodaných viac ako 500 kusov.

FAQ

Otázka: Pre aké tlakové stupne je vhodný?
Odpoveď: Táto plochá nasúvacia príruba je vhodná pre tlakové triedy od triedy 150 do triedy 1500. Namerané údaje ukazujú, že veľkosť DN300 funguje vynikajúco pri tlaku roztrhnutia 42 MPa, čo ďaleko presahuje požiadavky národnej normy. Je obzvlášť vhodný pre ultravysoký tlak a drsné podmienky, ako sú čerpadlá na štiepenie bridlicového plynu, hlbokomorské vrtné plošiny, ultravysokotlakové prepravné potrubia zemného plynu a polárne prostredia.

Otázka: Aký je hlavný rozdiel medzi touto prírubou a prírubou zvarového hrdla?
Odpoveď: Nasúvacia príruba používa dva kútové zvary na pripojenie potrubia (jeden na zadnej strane a jeden vo vnútri otvoru), s relatívne uvoľnenými požiadavkami na inštaláciu. Príruba zvarového hrdla využíva jediný tupý zvar s úplným prienikom, ktorý si vyžaduje prísnejšie zarovnanie. Avšak v produkte Longan s nasúvacou prírubou, prostredníctvom konštrukcie bionickej voštinovej štruktúry a vstavaného výstužného krúžku z titánovej zliatiny, nie je výkon tlakového ložiska o nič menší ako výkon tradičných zvarových hrdlových prírub.

Otázka: Ako funguje v prostredí s nízkou teplotou?
Odpoveď: V podmienkach ultranízkej teploty -70 °C dosahuje Charpy nárazová energia produktu 89 J, čo je oveľa viac, ako je požiadavka národnej normy ≥34 J. Je to vďaka vynikajúcej nízkoteplotnej húževnatosti materiálu z vysokouhlíkovej ocele z kaleného gradientu, vďaka čomu je vhodný pre polárne potrubia a nízkoteplotné prepravné systémy zemného plynu.

Otázka: Aké sú dodávateľské kapacity a možnosti prispôsobenia spoločnosti Longan?
Odpoveď: Longan má vlastnú továreň a kompletný výrobný systém, ktorý podporuje prispôsobenie veľkosti, súkromné ​​označovanie a hromadnú výrobu. Zavádza sa prísne riadenie kvality od výberu surovín až po kontrolu hotového výrobku. Medzinárodní kupujúci môžu poslať požiadavky na získanie bezplatných vzoriek. Spoločnosť sídli na ulici Mingzhu č. 620, ulica Yongxing, okres Longwan, mesto Wenzhou, provincia Zhejiang, pričom využíva geografické výhody mesta Wenzhou a dodávky surovín skupiny Tsingshan Holding na vytvorenie kompletného systému výroby a zásobovania.

Otázka: Ako možno overiť skutočný výkon?
Odpoveď: Longan víta zákazníkov alebo inšpekčné agentúry tretích strán, aby boli svedkami výkonnostných testov v továrni. Továreň je vybavená strojom na testovanie tlaku 3000 ton, skúšobnou stolicou na cyklickú únavu, nízkoteplotným nárazovým testerom -80 °C a komorou na simuláciu vysokotlakovej korózie v hlbokom mori. Zákazníci môžu požiadať o deštrukčné tlakové skúšky, cyklické únavové skúšky alebo skúšky v extrémnom prostredí na vzorkách; protokoly o skúškach vydáva interné laboratórium s kvalifikáciou CNAS.
