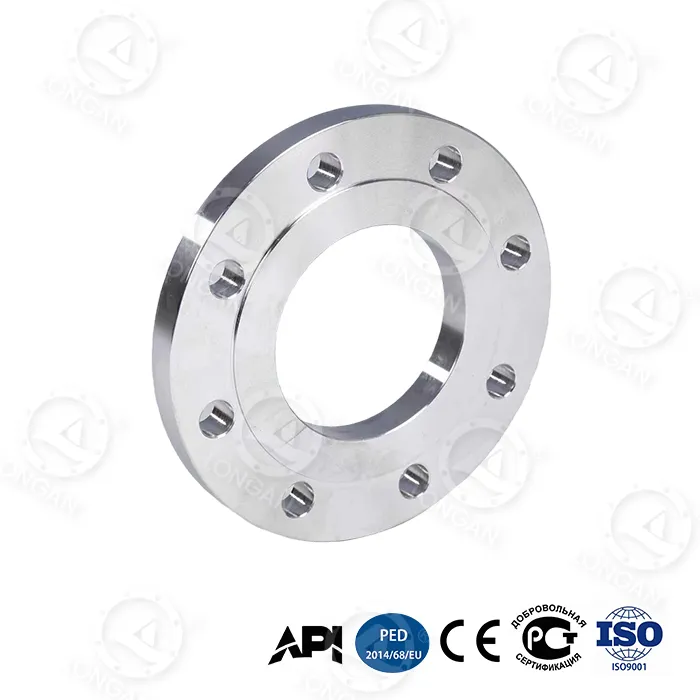

Ako plochá zváracia príruba 304 hladká plocha zabraňuje úniku?

Zhrnutie článku:Plochá zváracia príruba 304 s hladkým povrchom pomáha vytvoriť spoľahlivé spojenie potrubia, keď je tesniaci povrch, tesnenie, rozmery a podmienky inštalácie správne prispôsobené. V Wenzhou Longan Flange Co., Ltd. vyrábame priemyselné príruby s vlastným kovaním, obrábaním a testovaním. V tomto článku vysvetľujeme, ako kvalita čela príruby, výber materiálu, rozmerová presnosť a inštalačné postupy spolupracujú pri znižovaní rizík úniku v priemyselných potrubných systémoch.

Obsah

• Čo spôsobuje netesnosť na prírubovom spojení?
• Ako hladká tvár pomáha predchádzať únikom?
• Ako by ste mali zladiť tesnenie s prírubou?
• Prečo sú dôležité rozmery a tlak?
• Ako môžu kupujúci overiť kvalitu príruby?
• Kde sa používajú príruby 304 s hladkým povrchom?
• Často kladené otázky

Čo spôsobuje netesnosť na prírubovom spojení?

Netesnosť príruby je zriedka spôsobená jedným faktorom. Podľa našich skúseností je potrebné spojenie považovať za kompletnú zostavu vrátane čelných plôch prírub, tesnenia, skrutiek, vyrovnania potrubia a prevádzkových podmienok. Príruba vyrobená so správnou menovitou veľkosťou môže stále presakovať, ak je jej tesniaci povrch poškodený alebo tesnenie nie je vhodné pre procesnú kvapalinu. Pri posudzovaní aPlochá zváracia príruba 304 hladké čelo, odporúčame pred inštaláciou skontrolovať nasledujúce možné príčiny:

• Nerovnomerné tesniace plochy:Deformovanie, škrabance, preliačiny alebo nadmerné nerovnosti povrchu môžu zabrániť rovnomernému kontaktu s tesnením.
• Nesprávny výber tesnenia:Tesnenie, ktoré neodolá tekutine, teplote alebo tlaku, sa môže zhoršiť alebo stratiť svoju tesniacu schopnosť.
• Nesprávne zarovnané potrubie:Nadmerné namáhanie potrubia alebo zlé zarovnanie môže spôsobiť nerovnomerné zaťaženie v prírubovom spoji.
• Nerovnomerné zaťaženie skrutiek:Nesprávne poradie uťahovania alebo nekonzistentné zaťaženie skrutiek môže znížiť kompresiu tesnenia v určitých oblastiach.
• Nevhodné prevádzkové podmienky:Kolísanie tlaku, tepelné cykly, vibrácie a korózia môžu ovplyvniť dlhodobú integritu spoja.

Včasná identifikácia týchto rizík pomáha nákupným tímom a projektovým inžinierom definovať správne výrobné tolerancie a požiadavky na inštaláciu namiesto spoliehania sa len na materiál príruby.

Ako hladká tvár pomáha predchádzať únikom?

Hladká tesniaca plocha poskytuje kontaktnú plochu pre tesnenie medzi dvoma spojenými komponentmi. Keď geometria čela a povrchová úprava spĺňajú špecifikované požiadavky, môže sa tesnenie stlačiť konzistentnejšie a vyplniť malé nerovnosti povrchu. To pomáha znižovať potenciálne cesty úniku cez spoj. Hladký však automaticky neznamená nepriepustný. Vhodná povrchová úprava závisí od materiálu tesnenia, konštrukcie príruby, príslušnej normy a prevádzkových podmienok. Príliš drsný povrch môže prekážať kontaktu s tesnením, zatiaľ čo nevhodná povrchová úprava alebo poškodená plocha môžu tiež ohroziť tesnenie. Pre hladkú plochu plochej zváracej príruby 304 by kupujúci mali potvrdiť tri dôležité vlastnosti:

• Plochosť tváre:Tesniaca plocha by mala zostať v rámci rozmerovej tolerancie špecifikovanej v schválenom výkrese alebo platnej norme.
• Drsnosť povrchu:Požadovaná povrchová úprava by mala zodpovedať odporúčaniam výrobcu tesnenia a špecifikácii príruby.
• Stav povrchu:Dokončená plocha by sa mala skontrolovať na viditeľné škrabance, preliačiny, koróziu a chyby opracovania, ktoré by mohli ovplyvniť kontakt s tesnením.

Wenzhou Longan Flange Co., Ltd. sa zaoberá kovaním a obrábaním vo vlastnej réžii, čo umožňuje riadiť výrobné požiadavky vo viacerých výrobných fázach. Pri projektoch s prísnymi požiadavkami na tesnenie by kupujúci mali pred výrobou špecifikovať požadované hodnoty rovinnosti a drsnosti a vyžiadať si záznamy o kontrole na overenie zhody.

Ako by ste mali zladiť tesnenie s prírubou?

Tesnenie je kritickou súčasťou tesniaceho systému. Dokonca aj správne opracovaná príruba môže pretekať, keď je spárovaná s tesnením, ktoré nie je kompatibilné s procesným médiom alebo nie je schopné udržať dostatočnú kompresiu za prevádzkových podmienok. Pred objednaním montáže príruby odporúčame potvrdiť nasledujúce údaje s projektantom alebo dodávateľom tesnenia:

• Kompatibilita tekutín:Overte odolnosť voči procesnej kvapaline, čistiacim chemikáliám a iným látkam, ktoré môžu prísť do kontaktu s tesnením.
• Teplotný rozsah:Skontrolujte normálnu prevádzkovú teplotu a predvídateľné výkyvy teploty.
• Tlakové podmienky:Skontrolujte, či je tesnenie vhodné pre špecifikovaný prevádzkový tlak a kolísanie tlaku.
• Rozmery tesnenia:Skontrolujte vnútorný priemer, vonkajší priemer, hrúbku a požadovanú kontaktnú plochu.
• Obloženie príruby:Uistite sa, že dizajn tesnenia je kompatibilný so špecifikovanou hladkou alebo plochou tesniacou plochou.

Výraz „hladká plocha“ by mal byť potvrdený podľa výkresu a príslušnej normy pre príruby. Rôzne normy a výrobcovia môžu používať odlišnú terminológiu obkladov, takže kupujúci by nemali predpokladať, že každá plochá plocha má rovnaké rozmery alebo požiadavky na tesnenie.

Prečo sú dôležité rozmery a tlak?

Presnosť rozmerov ovplyvňuje montáž aj tesniaci výkon. Nesprávna vzdialenosť medzi otvormi pre skrutky môže sťažiť inštaláciu, zatiaľ čo hrúbka príruby alebo geometria obkladu, ktorá sa líši od schválenej konštrukcie, môže ovplyvniť zaťaženie spoja. Pozornosť si vyžaduje aj hodnotenie tlaku. Príruba vyrobená z nehrdzavejúcej ocele 304 nie je automaticky vhodná pre každý tlak alebo teplotu. Jeho prípustné prevádzkové podmienky závisia od príslušnej normy, veľkosti, dizajnu, vlastností materiálu a prevádzkovej teploty. V tabuľke nižšie sú uvedené hlavné špecifikácie, ktoré sa oplatí pred kúpou skontrolovať.

Špecifikácia	Čo overiť	Význam pre prevenciu úniku
Stupeň materiálu	Nerezová oceľ 304 a špecifikovaný štandard materiálu	Podporuje vhodnosť materiálu a odolnosť proti korózii
Nominálna veľkosť	Rozmery DN alebo NPS, vŕtania a protiľahlých rúr	Pomáha zabezpečiť správne nasadenie a zarovnanie
Tesniaca tvár	Typ tváre, rovinnosť a špecifikovaná drsnosť povrchu	Podporuje konzistentný kontakt s tesnením
Vzor otvorov pre skrutky	Priemer kruhu skrutky, počet otvorov a priemer otvoru	Pomáha dosiahnuť správnu montáž a zaťaženie skrutiek
Tlak a teplota	Konštrukčné podmienky a použiteľný menovitý tlak	Pomáha zabrániť použitiu nad rámec menovitých podmienok príruby
Požiadavky na tesnenie	Materiál, rozmery a prevádzkové limity	Pomáha udržiavať tesnenie v skutočných prevádzkových podmienkach
Inšpekčné záznamy	Materiálové certifikáty a výsledky rozmerovej kontroly	Poskytuje dôkaz, že dodaný produkt spĺňa špecifikácie

Pre neštandardné projekty ponúka Wenzhou Longan Flange Co., Ltd. prispôsobenú výrobu prírub a služby OEM. Poskytnutie schváleného výkresu a úplných prevádzkových podmienok vo fáze cenovej ponuky pomáha znížiť medzery v špecifikáciách a vyhnúť sa nákladným zmenám po výrobe.

Ako môžu kupujúci overiť kvalitu príruby?

Kontroly kvality by sa mali týkať skôr materiálu, obrábania, rozmerov a sledovateľnosti, než by sa mali zameriavať len na konečný vzhľad. V spoločnosti Wenzhou Longan Flange Co., Ltd. naše výrobné možnosti zahŕňajú kovanie, obrábanie a testovanie. Online ERP systém spoločnosti podporuje riadenie výrobných dát od vstupu surovín až po expedíciu hotového výrobku. Pre vstupnú kontrolu alebo hodnotenie dodávateľa odporúčame použiť kontrolný zoznam, ako napríklad:

• Porovnajte certifikát materiálu a identifikáciu produktu s objednávkou.
• Zmerajte vonkajší priemer príruby, hrúbku, vŕtanie a vzor otvorov pre skrutky podľa schváleného výkresu.
• Skontrolujte tesniacu plochu na poškodenie a overte špecifikovanú rovinnosť a drsnosť pomocou vhodných meracích metód.
• Potvrďte, že norma príruby a menovitý tlak zodpovedajú požiadavkám projektu.
• Skontrolujte označenie materiálu a dostupné záznamy o šaržiach z hľadiska sledovateľnosti.
• Skontrolujte obal, aby ste sa uistili, že tesniaca plocha je chránená počas skladovania a prepravy.

Pre náročné potrubné projekty by sa pred začatím výroby mali dohodnúť kontrolné kritériá. Ak projekt vyžaduje kontrolu treťou stranou, pozitívnu identifikáciu materiálu alebo dodatočné testovanie, tieto požiadavky by mali byť zaznamenané v špecifikácii nákupu.

Kde sa používajú príruby 304 s hladkým povrchom?

Príruby z nehrdzavejúcej ocele 304 sa používajú v rade priemyselných potrubí a spojov zariadení, kde ich mechanické vlastnosti a odolnosť proti korózii vyhovujú prevádzkovému prostrediu. Typické aplikácie môžu zahŕňať systémy súvisiace s vodou, všeobecné procesné potrubia, vybrané zariadenia na spracovanie potravín a prípojky k inžinierskym sieťam. Vhodnosť sa musí vždy posudzovať podľa skutočných prevádzkových podmienok:

• Vodovodné a úžitkové potrubie:Zvážte chémiu vody, teplotu, tlak a kompatibilitu tesnení.
• Zariadenia na spracovanie potravín:Skontrolujte požiadavky na čistenie, špecifikácie povrchovej úpravy a príslušné hygienické normy.
• Všeobecné chemické spracovanie:Starostlivo skontrolujte chemickú kompatibilitu, najmä ak sú prítomné chloridy alebo agresívne látky.
• Pripojenie priemyselných zariadení:Potvrďte rozmery spojov, podmienky vibrácií a prístup k inštalácii.

Wenzhou Longan Flange Co., Ltd. vyrába priemyselné príruby pre sektory vrátane ropy a zemného plynu, petrochemického spracovania, výroby energie a infraštruktúry. Vhodný typ príruby a materiál by mali byť určené skôr technickými špecifikáciami než samotným priemyselným názvom.

Často kladené otázky

1. Môže hladká plocha úplne zabrániť úniku príruby?

Nie. Vhodná hladká plocha pomáha zaistiť konzistentný kontakt s tesnením, ale prevencia úniku závisí aj od kompatibility tesnenia, zaťaženia skrutiek, zarovnania, prevádzkových podmienok a správnej inštalácie.

2. Akú povrchovú úpravu by som mal špecifikovať pre hladkú čelnú prírubu 304?

Požadovaná povrchová úprava závisí od normy príruby, typu tesnenia a projektovej špecifikácie. Kupujúci by mali na výkrese uviesť požadovanú drsnosť a rovinnosť a u výrobcu potvrdiť príslušnú metódu kontroly.

3. Je nehrdzavejúca oceľ 304 vhodná pre korozívne kvapaliny?

Je vhodný pre mnoho všeobecných prostredí, ale nie pre všetky korozívne médiá. Chloridy a niektoré agresívne chemikálie môžu spôsobiť lokálnu koróziu. Pred výberom materiálu by sa mala skontrolovať procesná kvapalina, koncentrácia a prevádzková teplota.

4. Aké informácie sú potrebné na objednanie zváracej príruby Flat 304 s hladkým povrchom?

Uveďte nominálnu veľkosť, príslušnú normu, menovitý tlak, triedu materiálu, typ plochy, množstvo, požiadavky na dodávku a schválený výkres, ak je k dispozícii. Do objednávky zahrňte špeciálne požiadavky na kontrolu a sledovateľnosť.

5. Môže Wenzhou Longan Flange Co., Ltd. dodať prispôsobené príruby?

áno. Spoločnosť vyrába rôzne typy prírub a poskytuje služby OEM pre prispôsobené, neštandardné produkty. Uskutočniteľnosť výroby a dodacia lehota závisia od rozmerov, materiálu, výkresu a požiadaviek na objednávku.

6. Ako dlho zvyčajne trvá výroba príruby?

Spoločnosťou uvádzaný typický výrobný čas je dva až štyri týždne v závislosti od zložitosti produktu a pracovného zaťaženia. Pred zadaním objednávky potvrďte plán pre konkrétnu objednávku.

7. Ktoré dokumenty by mali kupujúci požadovať na overenie kvality príruby?

V závislosti od projektu môžu kupujúci požadovať certifikáty o skúške materiálu, správy o rozmerových kontrolách, záznamy o sledovateľnosti a príslušnú dokumentáciu systému kvality. Akékoľvek dodatočné testovanie alebo kontrola treťou stranou by mala byť dohodnutá pred výrobou.

Zabránenie úniku z príruby začína prispôsobením tesniacej plochy, tesnenia, materiálu a rozmerov skutočným prevádzkovým podmienkam. Hladká plocha plochej zváracej príruby 304 môže poskytnúť spoľahlivé spojenie, keď sa kontrolujú výrobné tolerancie a dodržiavajú sa požiadavky na inštaláciu. Pre špecifikácie produktu alebo otázky týkajúce sa prispôsobených prírub kontaktujteWenzhou Longan Flange Co., Ltd.s vašimi výkresmi a požiadavkami projektu.
