Prečo galvanizované potrubné systémy uprednostňujú závitové príruby?

V čistiarni vody na okraji Šanghaja vymieňa čata údržby časť pozinkovaného oceľového potrubia. Potrubie je v prevádzke viac ako desať rokov a galvanizovaný povlak ho chránil pred koróziou. Posádka potrebuje pripojiť nový úsek k existujúcemu systému. Majú dve možnosti: zvariť spojenie alebo použiť závitovú prírubu. Zváranie by si vyžadovalo obrúsenie pozinkovaného povlaku, čo by zanechávalo zvarovú zónu náchylnú na koróziu. Vyžadovalo by si to aj povolenia na prácu za horúca a špecializované vybavenie. Naproti tomu závitová príruba môže byť inštalovaná jednoduchým ručným náradím bez poškodenia ochranného povlaku a bez potreby práce za tepla. To je dôvod, prečo galvanizované potrubné systémy uprednostňujú závitové príruby. Voľba nie je len o pohodlí; ide o zachovanie celistvosti protikoróznej ochrany a zabezpečenie dlhodobej spoľahlivosti celého systému.

Závitová príruba je typ príruby, ktorá je pripojená k potrubiu pomocou skrutkového závitu. Je k dispozícii v rôznych veľkostiach a tlakových triedach, aby vyhovovali rôznym aplikáciám. V systéme pozinkovaných rúr jezávitová prírubaponúka niekoľko výhod v porovnaní s inými typmi prírub, vrátane prírub s navareným hrdlom, nasúvacích prírub a prírub pre preplátovaný spoj. Tento článok preskúma technické a praktické dôvody, prečo sú závitové príruby preferovanou voľbou pre galvanizované potrubné systémy. Budeme sa zaoberať vplyvom zvárania na pozinkované povlaky, účinnosťou inštalácie závitových spojov, tesniacim výkonom závitových prírub a špecifikáciami materiálov, ktoré zabezpečujú kompatibilitu. Poskytneme tiež podrobné špecifikácie produktu z našej továrne vo Wenzhou Longan Flange Co., Ltd.

Obsah

• 1. Čo je to závitová príruba a ako funguje?
• 2. Prečo zváranie poškodzuje galvanizované potrubné systémy?
• 3. Ako zachová inštalácia závitovej príruby zinkový povlak?
• 4. Aké sú výkonové charakteristiky tesnenia a tlaku?
• 5. Aké materiály a špecifikácie zabezpečujú kompatibilitu?
• 6. Ako sa závitová príruba porovnáva s inými typmi prírub?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Čo je to závitová príruba a ako funguje?

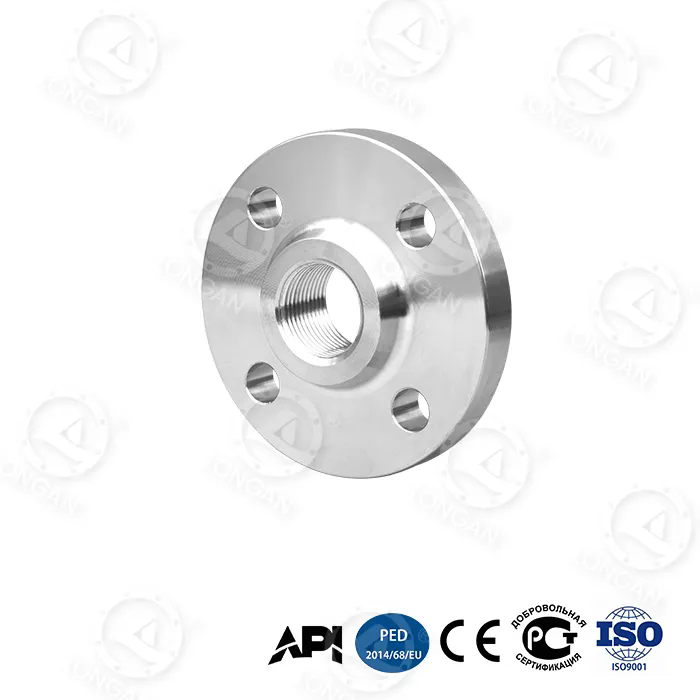

Závitová príruba je typ rúrkovej príruby, ktorá je pripevnená k rúrke pomocou skrutkového závitu. Príruba má závitový otvor, ktorý zodpovedá vonkajšiemu závitu na konci rúry. Na inštaláciu príruby sa koniec rúry naskrutkuje a príruba sa naskrutkuje na rúru. Príruba je potom zaistená na mieste tesniacim zvarom alebo záložným zvarom, hoci v mnohých nízkotlakových aplikáciách nie je zváranie potrebné. Závitové spojenie poskytuje mechanické tesnenie, ktoré je schopné odolať miernym tlakom a teplotám. Závitové príruby sú dostupné v rôznych veľkostiach, od 1/2 palca do 24 palcov a v tlakových triedach od 150 do 2500. Bežne sa používajú pri úprave vody, chemickom spracovaní a priemyselných potrubných systémoch, kde zváranie nie je praktické alebo žiaduce.

Konštrukcia závitovej príruby je jednoduchá, ale efektívna. Čelo príruby je zvyčajne vyvýšené alebo ploché, v závislosti od protiľahlej príruby. Závitový otvor je opracovaný s presnou toleranciou, aby sa zaistilo správne lícovanie so závitom rúry. Príruba je zvyčajne vyrobená z kovanej ocele, liatej ocele alebo nehrdzavejúcej ocele, v závislosti od aplikácie. V systéme pozinkovaných rúr je závitová príruba tiež pozinkovaná, aby zodpovedala rúre a poskytovala ochranu proti korózii. V tabuľke nižšie sú zhrnuté kľúčové komponenty a ich funkcie.

oWenzhou Longan Flange Co., Ltd.Naša továreň vyrába závitové príruby v rôznych veľkostiach, menovitých tlakoch a materiáloch. Ponúkame pozinkované závitové príruby, ktoré sú špeciálne navrhnuté pre použitie v pozinkovaných potrubných systémoch. Naše príruby sú vyrábané podľa medzinárodných noriem, vrátane ANSI B16.5, DIN a JIS, čo zaisťuje kompatibilitu so širokou škálou rúr a tvaroviek.

2. Prečo zváranie poškodzuje galvanizované potrubné systémy?

Pozinkované potrubie je oceľové potrubie, ktoré je potiahnuté vrstvou zinku na ochranu pred koróziou. Zinkový povlak pôsobí ako obetná anóda, čo znamená, že koroduje prednostne na oceľ, čím chráni oceľ pred hrdzou. Táto ochrana je účinná, pokiaľ zinkový povlak zostáva neporušený. Keď sa rúra zvára, teplo zváracieho procesu spáli zinkový povlak v tepelne ovplyvnenej zóne. To ponecháva podkladovú oceľ vystavenú a náchylnú na koróziu. Okrem toho môže proces zvárania produkovať toxické výpary z odpareného zinku, ktoré môžu byť pre zvárača nebezpečné. V tabuľke nižšie sú zhrnuté účinky zvárania na pozinkované potrubie.

Tieto efekty robia zváranie nežiaducou možnosťou pripojenia pozinkovaného potrubia. Alternatívou je použitie mechanického spojenia, ktoré nevyžaduje teplo. Jedným z takýchto spojení je závitová príruba. Naskrutkovaním príruby na závitový koniec rúry sa zachová zinkový povlak a ochrana proti korózii systému zostane nedotknutá. V našej továrni chápeme dôležitosť zachovania pozinkovaného povlaku. Naše závitové príruby sú navrhnuté tak, aby poskytovali spoľahlivé mechanické spojenie bez narušenia integrity potrubia.

3. Ako zachová inštalácia závitovej príruby zinkový povlak?

Inštalácia závitovej príruby je jednoduchý mechanický proces, ktorý nezahŕňa teplo. Na závitovanie konca rúry sa používa stroj na závitovanie rúr alebo ručný navliekač. Proces závitovania odstraňuje malé množstvo materiálu z konca rúry, ale zinkový povlak na zvyšku rúry zostáva nedotknutý. Potom sa príruba naskrutkuje na koniec rúry so závitom. Závity sa zapoja a vytvoria mechanické tesnenie. V niektorých prípadoch sa na závity nanáša tesniaca hmota alebo páska na zlepšenie tesnenia. Príruba sa potom priskrutkuje k protiprírube, čím sa dokončí spojenie. Celý proces je možné dokončiť pomocou jednoduchého ručného náradia, bez potreby povolenia na prácu za tepla alebo špecializovaného zváracieho zariadenia. V tabuľke nižšie sú zhrnuté kroky inštalácie závitovej príruby.

Proces inštalácie je rýchly, čistý a bezpečný. Môže sa vykonávať v priestoroch, kde nie je povolená práca za tepla, napríklad vo výbušnom prostredí alebo v stiesnených priestoroch. Tiež eliminuje potrebu opätovného náteru zvarovej zóny, čo šetrí čas a materiály. V našej továrni poskytujeme podrobné pokyny na inštaláciu s našimi závitovými prírubami a náš technický tím je k dispozícii, aby vám pomohol s akýmikoľvek otázkami.

4. Aké sú výkonové charakteristiky tesnenia a tlaku?

Tesniaci výkon závitovej príruby závisí od kvality záberu závitu a použitia vhodného tesniaceho prostriedku na závity. Pri správnej inštalácii môže závitové spojenie poskytnúť nepriepustné tesnenie pre mierne tlaky a teploty. Menovitý tlak závitovej príruby je určený jej dizajnom, materiálom a veľkosťou. Štandardné závitové príruby sú dostupné v tlakových triedach od 150 do 2500. Nižšie uvedená tabuľka sumarizuje typické tlakové a teplotné hodnotenia pre naše závitové príruby.

Je dôležité poznamenať, že menovitý tlak závitového spojenia je vo všeobecnosti nižší ako tlakový menovitý tlak zváraného spojenia rovnakej veľkosti a triedy. Závity totiž znižujú hrúbku steny potrubia a vytvárajú koncentráciu napätia. Z tohto dôvodu sa závitové príruby zvyčajne používajú v aplikáciách s nižším tlakom alebo tam, kde je hrúbka steny potrubia dostatočná na umiestnenie závitov. V systéme pozinkovaného potrubia musí menovitý tlak závitovej príruby zodpovedať menovitému tlaku potrubia a systému. V našej továrni vám môžeme pomôcť s výberom vhodnej tlakovej triedy pre vašu aplikáciu.

5. Aké materiály a špecifikácie zabezpečujú kompatibilitu?

Materiál závitovej príruby musí byť kompatibilný s materiálom potrubia a dopravovanou kvapalinou. Pri pozinkovaných potrubných systémoch je príruba zvyčajne vyrobená z pozinkovanej ocele, ktorá zodpovedá potrubiu a poskytuje rovnakú úroveň ochrany proti korózii. V prípade potreby môže byť príruba vyrobená aj z nehrdzavejúcej ocele alebo iných materiálov. Špecifikácie pre závitovú prírubu zahŕňajú veľkosť, triedu tlaku, materiál, typ závitu a typ čela príruby. V tabuľke nižšie sú zhrnuté kľúčové špecifikácie našich pozinkovaných závitových prírub.

V spoločnosti Wenzhou Longan Flange Co., Ltd. naša továreň vyrába závitové príruby, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť prírubu tak, aby vyhovovala špecifickým požiadavkám projektu, vrátane špeciálnych veľkostí, špeciálnych materiálov a špeciálnych typov závitov. Náš proces kontroly kvality zahŕňa kontrolu rozmerov, meranie závitov a tlakové testovanie, aby sme sa uistili, že každá príruba spĺňa požadované normy.

6. Ako sa závitová príruba porovnáva s inými typmi prírub?

Pri výbere príruby pre galvanizovaný potrubný systém majú inžinieri niekoľko možností, vrátane prírub na zváranie hrdla, nasúvacích prírub, prírub s preplátovaným spojom a prírub so závitom. Každý typ má svoje výhody a nevýhody. Nižšie uvedená tabuľka porovnáva kľúčové charakteristiky týchto typov prírub.

Ako ukazuje tabuľka, závitová príruba je jediný typ, ktorý zachováva galvanizovaný povlak bez potreby ďalších komponentov alebo postupov. Lap Joint Flange môže tiež zachovať povlak, ak sa použije pozinkovaný nástavec, ale vyžaduje viac komponentov a je drahší. Príruby Weld Neck a Slip-On vyžadujú zváranie, ktoré poškodzuje povlak a vyžaduje opätovné nanesenie povlaku. Z týchto dôvodov je závitová príruba preferovanou voľbou pre galvanizované potrubné systémy.

7. Často kladené otázky (FAQ)

Otázka 1: Aký je maximálny menovitý tlak pre závitovú prírubu v systéme pozinkovaných rúr?

Odpoveď: Závitové príruby sú dostupné v tlakových triedach do 2500. Maximálny tlakový menovitý tlak pre závitové spojenie je však vo všeobecnosti nižší ako pri zváranom spojení rovnakej veľkosti a triedy. Závity totiž znižujú hrúbku steny potrubia a vytvárajú koncentráciu napätia. Pre väčšinu galvanizovaných potrubných systémov postačujú príruby triedy 150 alebo triedy 300. V Wenzhou Longan Flange Co., Ltd. vám môžeme pomôcť s výberom vhodnej tlakovej triedy pre vašu aplikáciu.

Otázka 2: Môže byť závitová príruba použitá vo vysokoteplotnej aplikácii?

Odpoveď: Závitové príruby je možné použiť vo vysokoteplotných aplikáciách, ale teplotné hodnotenie závisí od materiálu príruby a tesnenia. Štandardné príruby z pozinkovanej uhlíkovej ocele sú vhodné pre teploty do 200°C. Pre vyššie teploty môžu byť potrebné príruby z nehrdzavejúcej ocele alebo legovanej ocele. Je dôležité vybrať prírubu a tesnenie, ktoré sú dimenzované na prevádzkovú teplotu systému.

Otázka 3: Aký typ tesniacej hmoty na závity by sa mal použiť so závitovou prírubou?

Odpoveď: PTFE páska alebo potrubný tmel sa bežne používa ako tesniaci prostriedok závitov pre závitové príruby. PTFE páska sa ľahko aplikuje a poskytuje dobré utesnenie pre vodu a mnoho iných tekutín. Trubkový roztok je pasta, ktorá sa nanáša na závity a poskytuje robustnejšie tesnenie pre vyššie tlaky. Výber závisí od aplikácie a dopravovanej tekutiny. Vždy dodržiavajte odporúčania výrobcu pre tmel.

Otázka 4: Ako zabezpečím tesné spojenie so závitovou prírubou?

Odpoveď: Aby ste zabezpečili tesné spojenie, postupujte podľa týchto krokov: dôkladne vyčistite závity, rovnomerne naneste tesniaci prostriedok na závity, naskrutkujte prírubu na potrubie a potom dotiahnite kľúčom na rúry. Neuťahujte príliš, pretože to môže poškodiť závity alebo prasknúť prírubu. Použite kalibrovaný momentový kľúč, ak je k dispozícii. Nakoniec priskrutkujte prírubu k protiprírube, pričom skrutky dotiahnite do hviezdicového vzoru, aby ste zabezpečili rovnomerný tlak na tesnenie. Naša továreň poskytuje podrobné pokyny na inštaláciu s našimi závitovými prírubami.

Otázka 5: Sú pozinkované závitové príruby vhodné pre systémy pitnej vody?

Odpoveď: Áno, galvanizované závitové príruby sú vhodné pre systémy pitnej vody za predpokladu, že galvanizácia je vykonaná podľa normy, ktorá je schválená pre styk s pitnou vodou. Zinkový povlak je inertný a nevyplavuje škodlivé látky do vody. V našom závode používame žiarové zinkovanie, ktoré spĺňa požiadavky ASTM A153 a ďalšie príslušné normy pre aplikácie pitnej vody.

8. Záver

Galvanizované potrubné systémy uprednostňujú závitové príruby, pretože ponúkajú kombináciu účinnosti inštalácie, ochrany proti korózii a integrity spojenia, ktorej sa žiadny iný typ príruby nevyrovná. Závitové spojenie eliminuje potrebu zvárania, ktoré by poškodilo pozinkovaný povlak a vystavilo potrubie korózii. Umožňuje rýchlu, čistú a bezpečnú inštaláciu bez povolenia na prácu za tepla alebo špeciálneho vybavenia. Zachováva zinkový povlak a zaisťuje, že ochrana proti korózii celého systému zostane neporušená. A poskytuje spoľahlivé, nepriepustné tesnenie pre mierne tlaky a teploty. V spoločnosti Wenzhou Longan Flange Co., Ltd. naša továreň vyrába vysokokvalitné závitové príruby, ktoré sú navrhnuté špeciálne pre galvanizované potrubné systémy. Používame len tie najlepšie materiály a dodržiavame prísne postupy kontroly kvality, aby sme zabezpečili, že každá príruba spĺňa najvyššie štandardy výkonu a spoľahlivosti.

Či už navrhujete nový galvanizovaný potrubný systém alebo udržiavate existujúci, pozývame vás, aby ste sa obrátili na náš technický tím a prediskutovali vaše požiadavky. Môžeme poskytnúť podrobné špecifikácie produktu, pomoc pri výbere materiálu a aplikačnú podporu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre projekty v oblasti úpravy vody, priemyselných a komerčných potrubí po celom svete.

Kontaktujte Wenzhou Longan Flange Co., Ltdprediskutovať vaše požiadavky na závitové príruby a zistiť, ako môžu naše príruby zlepšiť spoľahlivosť a účinnosť vášho systému pozinkovaných rúr.
