V závode na výrobu polovodičov sa čistota plynov a chemikálií používaných vo výrobnom procese meria v dieloch na bilión. Jedna častica prachu, stopa vlhkosti alebo mikroskopický únik môže zničiť celú dávku doštičiek. Potrubné systémy, ktoré prepravujú tieto ultračisté plyny a chemikálie, patria medzi najnáročnejšie v akomkoľvek odvetví. Každý komponent – každý ventil, každá armatúra, každá príruba – musí spĺňať prísne normy na čistotu, čistotu materiálu a tesnosť. Závitová príruba je jedným z kritických komponentov týchto vysoko čistých liniek. Poskytuje prostriedky na pripojenie potrubí, ventilov a zariadení pri zachovaní integrity ultračistého prostredia.
Otázka, ako závitová príruba slúži vysoko čistým polovodičovým linkám, je otázkou dizajnu, materiálu a presnosti výroby. Príruba musí byť vyrobená z vysoko čistej nehrdzavejúcej ocele, zvyčajne 316L alebo 316L VAR, ktorá odoláva korózii a minimalizuje uvoľňovanie plynov. Musí mať hladkú pasívnu povrchovú úpravu, ktorá zabraňuje priľnavosti častíc a podporuje čistenie. Musí byť opracovaný s presnými toleranciami, aby sa zabezpečilo nepriepustné tesnenie. A musí byť dôkladne vyčistený a zabalený, aby sa zabránilo kontaminácii počas inštalácie. Tento článok bude skúmať úlohu závitovej príruby v polovodičových linkách s vysokou čistotou, pokrývajúc požiadavky na materiál, konštrukčné prvky, výrobné procesy a opatrenia na kontrolu kvality, ktoré zabezpečujú výkon. Poskytneme tiež podrobné špecifikácie pre našeZávitové prírubyz našej továrne vo Wenzhou Longan Flange Co., Ltd.

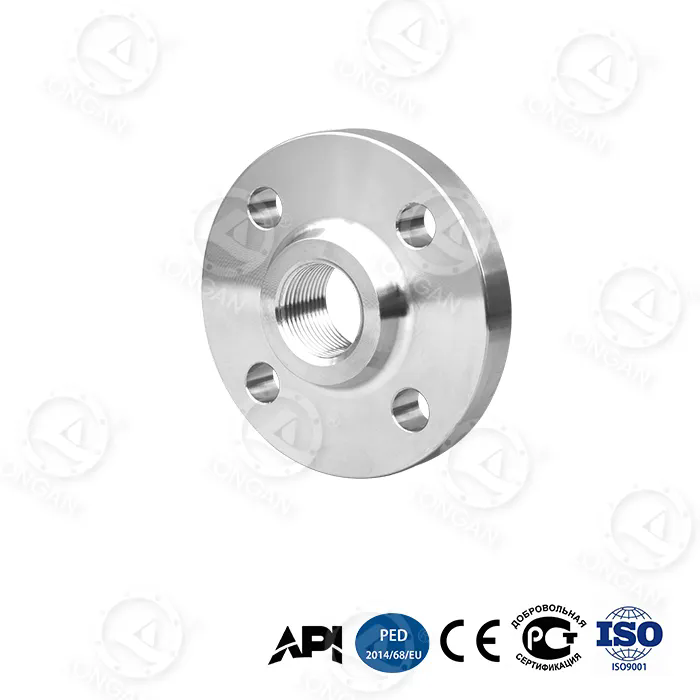

Závitová príruba je typ príruby, ktorá je pripevnená k potrubiu pomocou závitového spojenia. Príruba má závitový otvor, ktorý zodpovedá vonkajším závitom na konci rúry. Príruba je naskrutkovaná na potrubie a potom typicky zaistená tesniacim zvarom alebo zadným zvarom, aby sa zabránilo úniku a aby sa zabezpečila štrukturálna integrita. Závitové príruby sa používajú v rôznych potrubných systémoch, ale sú obzvlášť cenné v polovodičových zariadeniach, pretože umožňujú jednoduchú montáž a demontáž v stiesnených priestoroch. Na rozdiel od zváraných prírub, ktoré vyžadujú zváracie zariadenie a skúsených zváračov, je možné závitové príruby inštalovať pomocou jednoduchých nástrojov. Vďaka tomu sú ideálne pre aplikácie, kde je obmedzený priestor alebo kde môže byť potrebné upraviť potrubný systém. Nižšie uvedená tabuľka sumarizuje bežné aplikácie závitových prírub v polovodičových zariadeniach.
| Aplikácia | Popis | Kľúčové požiadavky |
| Hromadná dodávka plynu | Transport dusíka, argónu, vodíka a kyslíka | Vysoká čistota, nepriepustnosť |
| Špeciálne plynové vedenia | Transport silánu, čpavku a iných procesných plynov | Odolnosť proti korózii, čistota |
| Dodávka chemikálií | Transport kyselín, zásad a rozpúšťadiel | Chemická kompatibilita, vysoká čistota |
| Výfukové potrubia | Transport odpadových plynov z procesných nástrojov | Odolnosť proti korózii, tesnosť |
| Vedenie chladiacej vody | Doprava chladiacej vody pre zariadenia | Odolnosť proti korózii, spoľahlivosť |
oWenzhou Longan Flange Co., Ltd.Naša továreň sa špecializuje na výrobu vysoko čistých závitových prírub pre polovodičový priemysel. Máme rozsiahle skúsenosti s výrobou prírub, ktoré spĺňajú prísne požiadavky tohto náročného trhu. Náš inžiniersky tím úzko spolupracuje s našimi zákazníkmi, aby pochopil ich špecifické požiadavky a poskytol optimálne riešenie príruby.
Čistota materiálu použitého v závitovej prírube je rozhodujúca pre udržanie čistoty plynu alebo chemikálií prúdiacich potrubím. Dokonca aj stopové množstvá nečistôt v kove sa môžu vylúhovať do procesného prúdu, kontaminovať produkt a znižovať výťažok. Najbežnejším materiálom pre polovodičové príruby vysokej čistoty je nehrdzavejúca oceľ 316L, ktorá obsahuje nízky obsah uhlíka a molybdén pre lepšiu odolnosť proti korózii. Pre ešte vyššie požiadavky na čistotu sa používa oceľ 316L VAR (vacuum arc remelted). Oceľ VAR má nižšie hladiny inklúzií a stopových prvkov, vďaka čomu je čistejšia a odolnejšia voči uvoľňovaniu plynov. Nižšie uvedená tabuľka porovnáva zloženie a vlastnosti štandardnej nerezovej ocele 316L a 316L VAR.
| Prvok / Vlastnosť | Nerezová oceľ 316L | 316L VAR Nerezová oceľ |
| Uhlík (C) max | 0,03 % | 0,03 % |
| chróm (Cr) | 16 – 18 % | 16 – 18 % |
| nikel (Ni) | 10 – 14 % | 10 – 14 % |
| molybdén (Mo) | 2 – 3 % | 2 – 3 % |
| Inklúzie | Štandardné úrovne | Veľmi nízka |
| Rýchlosť odplynenia | Štandardné | Nízka |
| Odolnosť proti korózii | Dobre | Výborne |
| náklady | Nižšia | Vyššie |
V našej továrni získavame suroviny od certifikovaných dodávateľov, ktorí sa špecializujú na nehrdzavejúcu oceľ vysokej čistoty. Zloženie každej šarže ocele overujeme pomocou spektroskopickej analýzy, aby sme sa uistili, že spĺňa naše špecifikácie. Vykonávame aj ďalšie kroky čistenia a pasivácie na odstránenie akejkoľvek povrchovej kontaminácie. Naším cieľom je poskytovať závitové príruby, ktoré sú rovnako čisté ako vedenia, ktoré slúžia.
Povrchová úprava závitovej príruby je kritickým faktorom pri aplikáciách s vysokou čistotou polovodičov. Hrubý povrch môže zachytávať častice, vlhkosť a mikroorganizmy, ktoré sa potom môžu uvoľniť do procesného prúdu. Hladký povrch sa na druhej strane ľahšie čistí a je menej pravdepodobné, že bude obsahovať nečistoty. Povrchová úprava sa zvyčajne meria v Ra (aritmetická priemerná drsnosť) alebo RMS (odmocnina so štvorcovou drsnosťou). Pre polovodičové aplikácie by mala byť povrchová úprava Ra 0,4 µm alebo lepšia. Pre najkritickejšie aplikácie, ako sú rozvody plynu s ultra vysokou čistotou, môže byť potrebná povrchová úprava Ra 0,25 µm alebo lepšia. Nižšie uvedená tabuľka sumarizuje požiadavky na povrchovú úpravu pre rôzne polovodičové aplikácie.
| Aplikácia | Povrchová úprava (Ra) | Metóda čistenia | Typické použitie |
| Všeobecná vysoká čistota | 0,4 um | Mechanické leštenie | Hromadné plynové potrubia |
| Ultra vysoká čistota | 0,25 um | Elektroleštenie | Špeciálne plynové vedenia |
| Kritický proces | 0,13 um | Elektroleštenie + pasivácia | Vedenie procesného plynu |
| Dodávka chemikálií | 0,25 - 0,4 um | Elektroleštenie | Kyslé a rozpúšťadlové línie |
Vo Wenzhou Longan Flange Co., Ltd. naša továreň používa pokročilé techniky obrábania a leštenia na dosiahnutie požadovanej povrchovej úpravy. Na výrobu hladkého povrchu na čele príruby a vývrte používame CNC sústruhy s diamantovým nástrojom. Pre vyššie požiadavky na čistotu ponúkame elektrolytické leštenie, ktoré odstráni tenkú vrstvu materiálu z povrchu a vytvorí zrkadlový povrch. Elektroleštenie tiež zvyšuje odolnosť nehrdzavejúcej ocele proti korózii obohatením obsahu chrómu na povrchu. Náš tím kontroly kvality meria povrchovú úpravu každej príruby pomocou profilometra, aby sa zabezpečilo, že spĺňa špecifikované požiadavky.
Tesné tesnenie je nevyhnutné pre akýkoľvek komponent v polovodičovej linke s vysokou čistotou. Dokonca aj mikroskopická netesnosť môže umožniť vniknutie vlhkosti alebo kyslíka do systému, kontamináciu procesného plynu a zníženie výťažku. Závitová príruba musí byť navrhnutá tak, aby poskytovala spoľahlivé utesnenie pri prevádzkovom tlaku a teplote systému. Kľúčové konštrukčné prvky, ktoré zaisťujú tesnosť tesnenia, sú dizajn čela príruby, tesnenie a dizajn závitu. Čelo príruby je typicky vyvýšené čelo alebo ploché čelo so sústrednou drážkou. Tesnenie je typicky kovový alebo elastomérový krúžok, ktorý je stlačený medzi čelami prírub. Konštrukcia závitu je zvyčajne kužeľový alebo paralelný závit, ktorý poskytuje tesné uloženie medzi prírubou a rúrkou. Nižšie uvedená tabuľka sumarizuje dizajnové prvky a ich funkcie.
| Funkcia dizajnu | Funkcia | Typická špecifikácia |
| Čelo príruby | Poskytuje tesniaci povrch | Vyvýšená plocha, plochá plocha alebo drážka |
| Tesnenie | Stlačený medzi plochami na utesnenie | Kovový alebo elastomérový krúžok |
| Niť | Pripája prírubu k potrubiu | NPT, BSPT alebo metrická rovnobežka |
| Tesniaci zvar | Poskytuje primárne tesnenie a štrukturálnu integritu | Plný penetračný zvar |
| Otvory pre skrutky | Stlačte tesnenie | Presný rozstup a priemer |
V našej továrni navrhujeme naše závitové príruby tak, aby poskytovali nepriepustné tesnenie v najnáročnejších aplikáciách polovodičov. Používame presné opracovanie, aby sme zabezpečili, že čelo príruby je rovné a rovnobežné a že otvory pre skrutky sú správne umiestnené. Ponúkame tiež celý rad možností tesnení, ktoré vyhovujú rôznym procesným požiadavkám. Náš tím kontroly kvality pred odoslaním testuje každú zostavu príruby na tlak, aby sa overila jej tesnosť.
Čistenie a balenie závitovej príruby pre polovodičové použitie sú rovnako dôležité ako dizajn a výroba. Dokonale vyrobená príruba môže stále kontaminovať procesnú linku, ak nie je správne vyčistená a zabalená. Proces čistenia prírub polovodičovej kvality zvyčajne zahŕňa niekoľko krokov: odmasťovanie, morenie, pasivácia a opláchnutie ultračistou vodou. Odmasťovanie odstraňuje oleje a tuky z obrábacích operácií. Morenie odstraňuje vodný kameň a oxidové vrstvy. Pasivácia zvyšuje vrstvu oxidu chrómu na povrchu, čo zlepšuje odolnosť proti korózii. Opláchnutím ultračistou vodou sa odstránia všetky zvyšné nečistoty. Vyčistená príruba sa potom vysuší a zabalí v prostredí čistej miestnosti. Nižšie uvedená tabuľka sumarizuje proces čistenia a balenia.
| Krok | Účel | Typická metóda |
| Odmasťovanie | Odstráňte oleje a tuky | Rozpúšťadlové alebo alkalické čistenie |
| Morenie | Odstráňte vodný kameň a oxid | Kyslý kúpeľ (dusičná + fluorovodíková) |
| Pasivácia | Zlepšite vrstvu oxidu chrómu | Kyselinový kúpeľ |
| Oplachovanie | Odstráňte zvyšky kyseliny | Ultra čistá voda (18 MΩ·cm) |
| Sušenie | Odstráňte vlhkosť | Vysušte dusíkom alebo vysušte vo vákuu |
| Balenie | Zabráňte kontaminácii počas prepravy | Vrecovanie do čistých priestorov (trieda 100 alebo lepšia) |
V spoločnosti Wenzhou Longan Flange Co., Ltd. má naša továreň vyhradenú čistú miestnosť na konečné čistenie a balenie našich polovodičových závitových prírub. Používame ultračistú vodu s odporom 18 MΩ·cm, aby sme zabezpečili, že na povrchu nezostanú žiadne iónové nečistoty. Vykonávame aj počítanie častíc na konečnom produkte, aby sme overili, či spĺňa požiadavky našich zákazníkov na čistotu. Naše obaly sú navrhnuté tak, aby zabránili kontaminácii počas prepravy a skladovania a možno ich otvoriť v prostredí čistých priestorov bez vnášania častíc.
Kľúčové špecifikácie pre polovodičové závitové príruby zahŕňajú veľkosť, menovitý tlak, materiál, povrchovú úpravu, typ závitu a úroveň čistoty. Nižšie uvedená tabuľka poskytuje súhrn typických špecifikácií pre naše polovodičové závitové príruby.
| Špecifikácia | Rozsah | Poznámky |
| Veľkosť | 1/4" – 4" | Dostupné metrické veľkosti |
| Hodnotenie tlaku | Trieda 150 – Trieda 600 | K dispozícii sú vyššie hodnotenia |
| Materiál | 316L, 316L VAR | Certifikované podľa ASTM A182 |
| Povrchová úprava | Ra 0,4 um - 0,13 um | Elektrolyticky leštené pre kritické aplikácie |
| Typ vlákna | NPT, BSPT, metrický | Vybrané na základe potrubného systému |
| Úroveň čistoty | Čistá miestnosť triedy 100 | Počet častíc overený |
| Balenie | Taška do čistých priestorov | Dvojité vrecúško na ochranu |
| Certifikácie | Certifikát materiálu, certifikát čistoty | Nadväznosť na číslo tepla |
V našej továrni vyrábame naše závitové príruby, ktoré spĺňajú tieto a ďalšie špecifikácie. Veľkosť, materiál, povrchovú úpravu a typ závitu vieme prispôsobiť vašim špecifickým požiadavkám. Náš systém kontroly kvality zahŕňa kontrolu rozmerov, certifikáciu materiálov, meranie povrchovej úpravy a overovanie čistoty, aby sme zabezpečili, že každá príruba spĺňa naše vysoké štandardy.
Otázka 1: Aký je rozdiel medzi závitovou prírubou a zváranou prírubou?
Odpoveď: Závitová príruba je pripevnená k potrubiu naskrutkovaním na vonkajší závit potrubia. Zvarená príruba je pripevnená privarením k potrubiu. Závitové príruby sa ľahšie inštalujú a odstraňujú, vďaka čomu sú ideálne pre aplikácie, kde je obmedzený priestor alebo kde môže byť potrebné upraviť potrubný systém. Zvárané príruby poskytujú pevnejšie, tesnejšie spojenie a sú preferované pre vysokotlakové alebo vysokoteplotné aplikácie. V polovodičových zariadeniach sa závitové príruby často používajú pre menšie vedenia, zatiaľ čo zvárané príruby sa používajú pre väčšie, kritickejšie vedenia.
Otázka 2: Prečo je uprednostňovaná nehrdzavejúca oceľ 316L VAR pre polovodičové príruby?
Odpoveď: Nerezová oceľ 316L VAR (pretavená vákuovým oblúkom) je uprednostňovaná pre polovodičové príruby, pretože má nižšie úrovne inklúzií a stopových prvkov ako štandardná oceľ 316L. Vďaka tomu je čistejší, odolnejší voči korózii a menej náchylný na uvoľňovanie plynov. Odplyňovanie je uvoľňovanie zachytených plynov z materiálu, ktoré môžu kontaminovať procesný prúd. Oceľ VAR sa vyrába tavením ocele vo vákuu, čím sa odstránia rozpustené plyny a prchavé nečistoty.
Otázka 3: Čo je elektrolytické leštenie a prečo je dôležité pre polovodičové príruby?
Odpoveď: Elektroleštenie je elektrochemický proces, ktorý odstraňuje tenkú vrstvu materiálu z povrchu kovovej časti. Používa sa na zlepšenie povrchovej úpravy, zvýšenie odolnosti proti korózii a odstránenie nečistôt. Pre polovodičové príruby je elektrolytické leštenie dôležité, pretože vytvára hladký pasívny povrch, ktorý sa ľahko čistí a odoláva priľnavosti častíc. Hladký povrch tiež znižuje povrchovú plochu, ktorá je k dispozícii na odplynenie, čím sa zlepšuje čistota procesného prúdu.
Otázka 4: Ako overím čistotu závitovej príruby?
Odpoveď: Čistotu závitovej príruby je možné overiť niekoľkými metódami, vrátane vizuálnej kontroly, analýzy počtu častíc a analýzy povrchu. Vizuálna kontrola pod mikroskopom môže odhaliť veľké častice a povrchové chyby. Analýza počtu častíc zahŕňa opláchnutie príruby ultračistou vodou a počítanie častíc v oplachovacej vode. Techniky povrchovej analýzy, ako je röntgenová fotoelektrónová spektroskopia (XPS), môžu detekovať stopové kontaminanty na povrchu. V spoločnosti Wenzhou Longan Flange Co., Ltd. používame kombináciu týchto metód na overenie čistoty našich prírub.
Otázka 5: Môžu sa závitové príruby použiť v potrubiach na plyn s mimoriadne vysokou čistotou?
Odpoveď: Áno, závitové príruby je možné použiť v potrubiach s ultravysokou čistotou plynu za predpokladu, že sú vyrobené podľa príslušných špecifikácií. Príruba musí byť vyrobená z vysoko čistého materiálu, ako je nehrdzavejúca oceľ 316L VAR, a musí mať hladký, elektrolyticky leštený povrch. Závity musia byť presné a čelo príruby musí byť ploché a rovnobežné. Príruba musí byť tiež dôkladne vyčistená a zabalená v čistej miestnosti. Keď sú splnené tieto podmienky, závitové príruby môžu poskytovať spoľahlivú a nepriepustnú službu v potrubiach plynu s mimoriadne vysokou čistotou.
Závitová príruba hrá rozhodujúcu úlohu v polovodičových vedeniach s vysokou čistotou. Poskytuje spoľahlivé, tesné spojenie, ktoré zachováva čistotu plynov a chemikálií prúdiacich systémom. Jeho výkon závisí od materiálu, dizajnu, presnosti výroby a čistoty konečného produktu. V spoločnosti Wenzhou Longan Flange Co., Ltd. má naša továreň odborné znalosti a vybavenie na výrobu vysoko čistých závitových prírub, ktoré spĺňajú najnáročnejšie požiadavky polovodičového priemyslu. Používame certifikovanú nehrdzavejúcu oceľ 316L a 316L VAR, presné obrábanie, elektrolytické leštenie a balenie do čistých priestorov, aby sme zabezpečili, že každá nami vyrobená príruba bude pripravená na použitie v najkritickejších aplikáciách.
Či už staviate novú továreň na výrobu polovodičov alebo udržiavate existujúcu, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky na závitovú prírubu. Môžeme poskytnúť vzorky, technické údaje a prispôsobené riešenia. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre výrobcov polovodičov na celom svete.
Kontaktujte Wenzhou Longan Flange Co., Ltdprediskutovať vaše požiadavky na závitovú prírubu s vysokou čistotou a zistiť, ako môžu naše produkty zlepšiť spoľahlivosť a čistotu vašich polovodičových vedení.
